In diesem Beitrag zeige ich, wie ich die Lagerung der Vorderradschwinge ausgetauscht habe. Es war wirklich eine schwierige Sache, die Welle auszutreiben. Mit viel Wärmebeaufschlagung und der Kraft meiner hydraulischen Presse schafft man es schlussendlich aber doch. Ein bekannter Schrauber stellte die Frage in den Raum ob es tatsächlich nötig gewesen ist, diese Lager zu tauschen… Das kann man nicht endgültig sagen! Fakt ist, die Ape hatte 84000km gelaufen, weswegen ich mich dazu entschlossen habe, die Lagerung zu ersetzen.
Als erstes trennt man mit einem Mini-Trennschleifer die Federscheiben der Achse beidseitig auf und hebelt diese aus der Bohrung heraus.
Die Federscheiben stehen unter Spannung um die Lagerkäfige in Position zu halten. Hebelt man diese mit einem Schraubendreher heraus, können Sie weg springen.
Sind die Federscheiben entfernt trennt man mindestens auf einer Seite den Außenkorb des Lagers auf um dort mit einer Nuss oder ähnlichem Treibdorn ansetzen zu können.
Nun erwärmt man den inneren Teil der Lagerung, also das Ende der Lenkstange, und treibt die Welle mit Hilfe der hydraulischen Presse mitsamt des unteren Lagers komplett heraus. Je nach Verrottungszustand kann dies eine Menge Arbeit sein.
Im nächsten Schritt wird einseitig ein Simmerring und die Kombi aus Nadellagerschale mit Feder eingepresst.
Dann befestigt man die beiden O-Ringe entweder an der mittleren Lenkstange oder wie es im übrigen im Handbuch der Ape steht, über die Lageraugen der Schwinge gestülpt. Diese beiden O-Ringe verhindern oder vermindern das Eindringen von Staub oder Schmutz in den Bereich der Welle.
Nun setzt man in die andere Seite des Lagerauges den zweiten Simmering ein. Danach treibt man die Achse durch den noch offenen Teil der Lageraugen durch den Simmering und die Lenkstange hindurch. Im Anschluss presst man vorsichtig das zweite Lager in die offene Seite.
Nachdem man die Schwinge mittig ausgerichtet hat, stülpt man die O-Ringe über die Welle und drückt sie vorsichtig in die Nuten zwischen Der Schwinge und der Lenkstange.

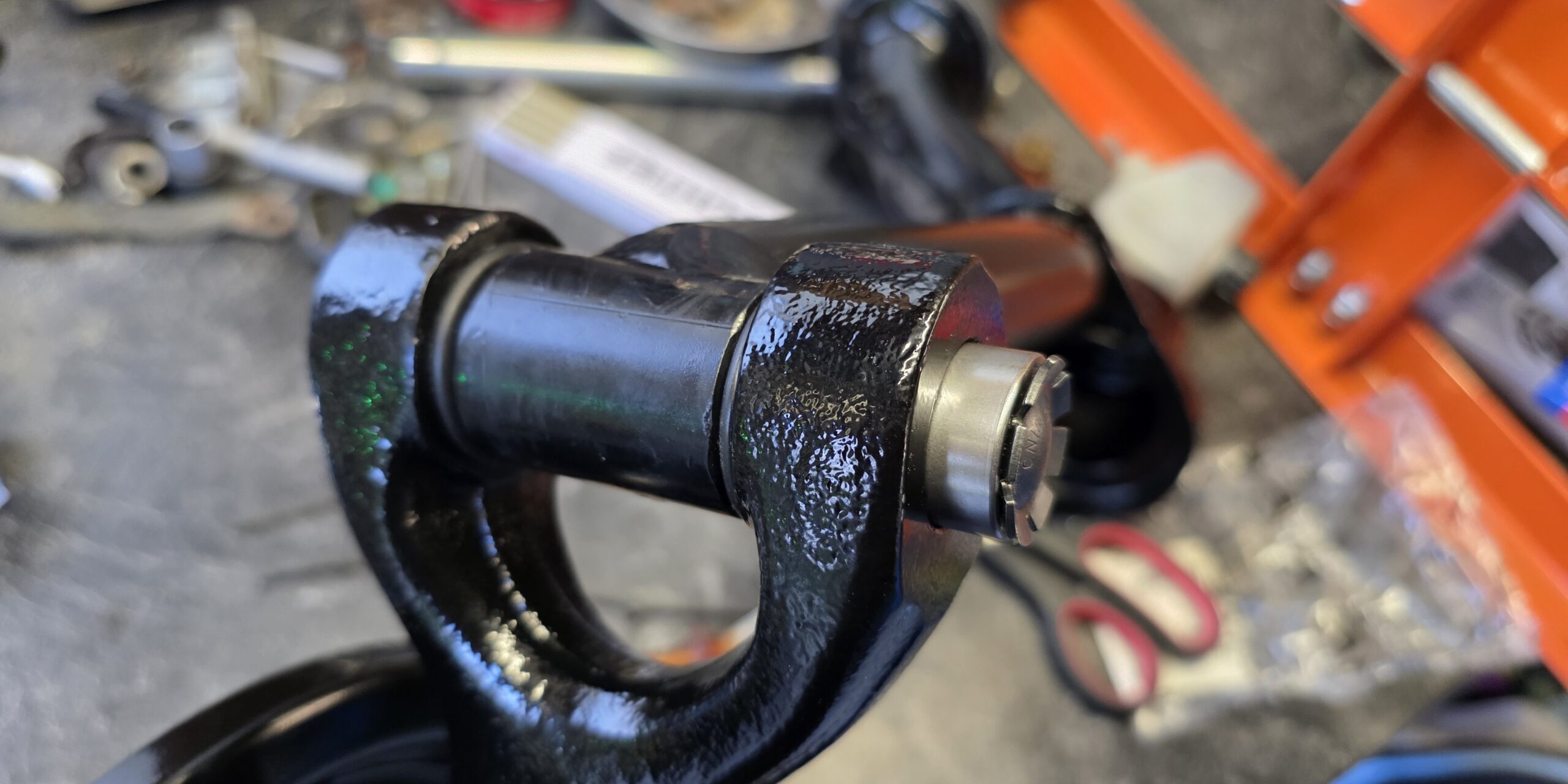

Fertig ist die Lagerung
